Machine manuelle de pliage de tuyaux / tubes en acier Machine NC
| Temps d’étagère | 2026-7-6 |
| Modèle | DW38NC |
| Spécification | Usine de machines manuelles de pliage de tuyaux de 10 mm à 38 mm |
Description
Les plieuses de tuyaux ordinaires sont des machines hydrauliques manuelles ou électriques avec des matrices remplaçables. Ils plient à froid des tuyaux métalliques ronds et carrés. Facile à utiliser par une seule personne, faible coût et entretien facile, adapté aux travaux de pliage de tuyaux en petites quantités.
1) Toutes les pièces sont testées et assemblées avec un contrôle qualité strict pour respecter les spécifications de la norme ISO9001 et CE
2) Unité de contrôle NC / Écran tactile
3) Serrage hydraulique à action directe
4) Interface facile pour l’opérateur et saisie de données facile
5) Grande capacité de stockage de programmes
6) Angle de verrouillage automatique
7) La variation d’angle est contrôlée par le codeur
8) Haute précision de flexion
9) Auto-diagnostic et messages d’erreur
10) Installation de suralimentation optionnelle
Paramètres
|
Non. |
Les principaux paramètres techniques |
Valeur du paramètre |
|
1 |
Capacité maximale de flexion des tubes |
Φ38×2 mm |
|
2 |
Angle de flexion max. |
190° |
|
3 |
Rayon de courbure max. |
200 mm |
|
4 |
Rayon de flexion minimal pour la taille maximale du tube |
R1.5D |
|
5 |
Précision de pliage |
±0,1° |
|
6 |
Vitesse de flexion |
45°/s |
|
7 |
Longueur standard de traction de mandrin |
1700mm |
|
8 |
Pression hydraulique du système |
12 MPa |
|
9 |
Puissance motrice |
4 kW |
|
10 |
Déplacement de la pompe |
19 L/min |
|
11 |
Poids de la machine |
Environ 700 kg |
|
12 |
Dimension globale |
260×66×125 cm |
Salon des machines
Exposition de produits
Plus de machines de traitement de tuyaux

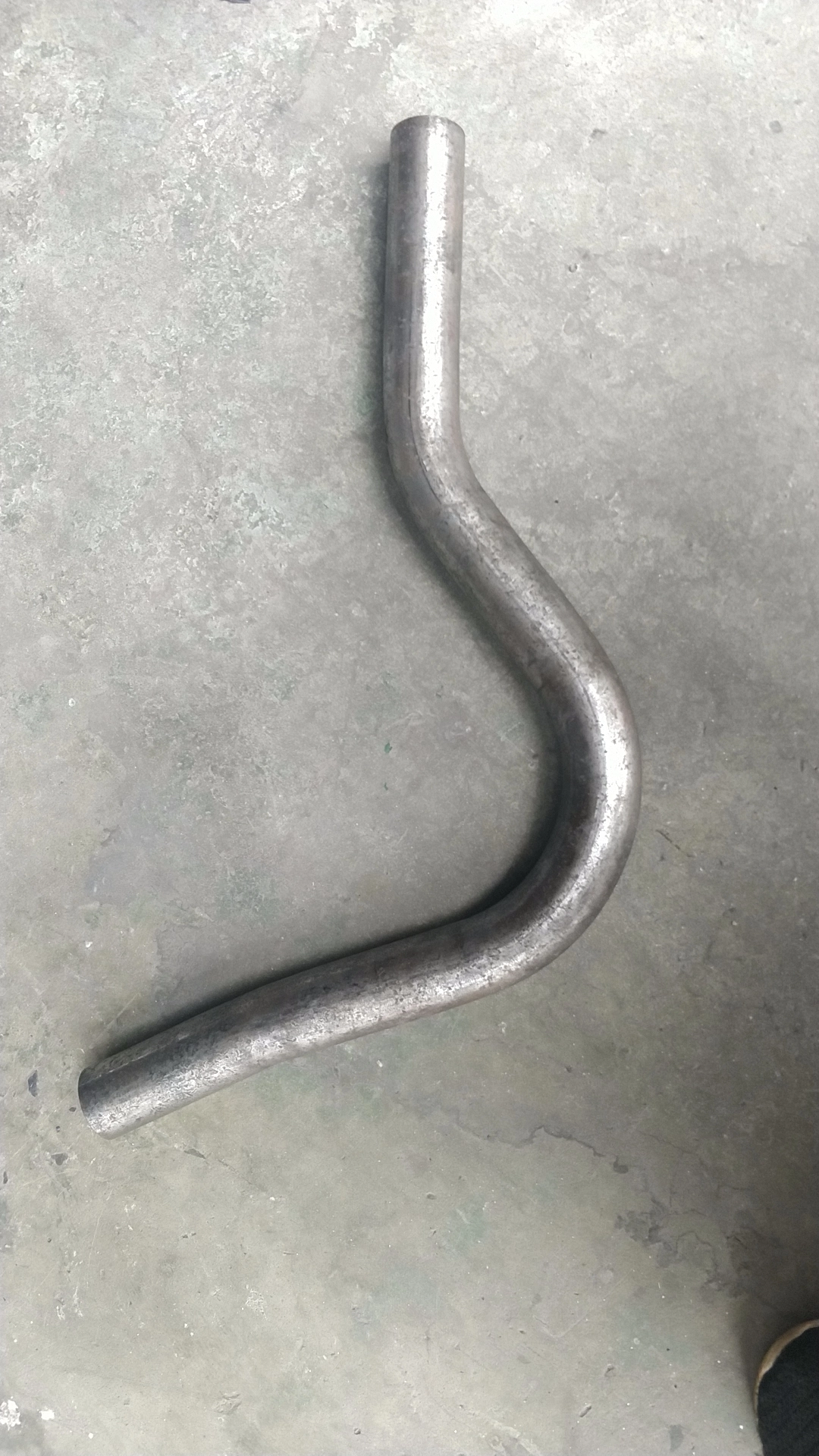

Plus d’échantillons de Tube Finished Show
Certificats de qualification
Les machines à plier des tuyaux sont largement utilisées dans des domaines tels que la fabrication automobile (courbure de châssis, tuyaux d’échappement et d’huile), l’aérospatiale (traitement des systèmes de conduites d’avion), l’industrie navale (formation de conduites de coque et de composants structurels), la mécanique technique (flexion de conduites et supports hydrauliques), la fabrication de meubles (traitement des cadres de meubles en fer et en acier inoxydable), et la tuyauterie CVC (pose de la climatisation et des conduites de gaz).
Emballage et expédition
Entrepôt
