La guía definitiva para la máquina de conformado final: precisión, eficiencia y aplicaciones industriales

En el panorama moderno de la fabricación metálica, el punto de conexión suele ser la parte más crítica de cualquier conjunto. Ya sea el sistema de escape de un vehículo de alto rendimiento, la compleja estructura de la hidráulica aeroespacial o la integridad estructural de un mobiliario de acero, la forma en que termina un tubo define su función. Aquí es donde la máquina de conformado de extremos se convierte en la piedra angular de la excelencia en la fabricación.

A medida que las industrias exigen tolerancias más estrictas y tiempos de ciclo más rápidos, comprender las particularidades de la manipulación de tuberías y tuberías ya no es opcional: es una necesidad competitiva. Esta guía completa explora la mecánica, aplicaciones y criterios de selección para equipos de conformado de extremo de alta calidad, demostrando por qué invertir en la tecnología adecuada es fundamental para tu línea de producción.

1. Revelando la mecánica: ¿Qué es una máquina de formar extremos?

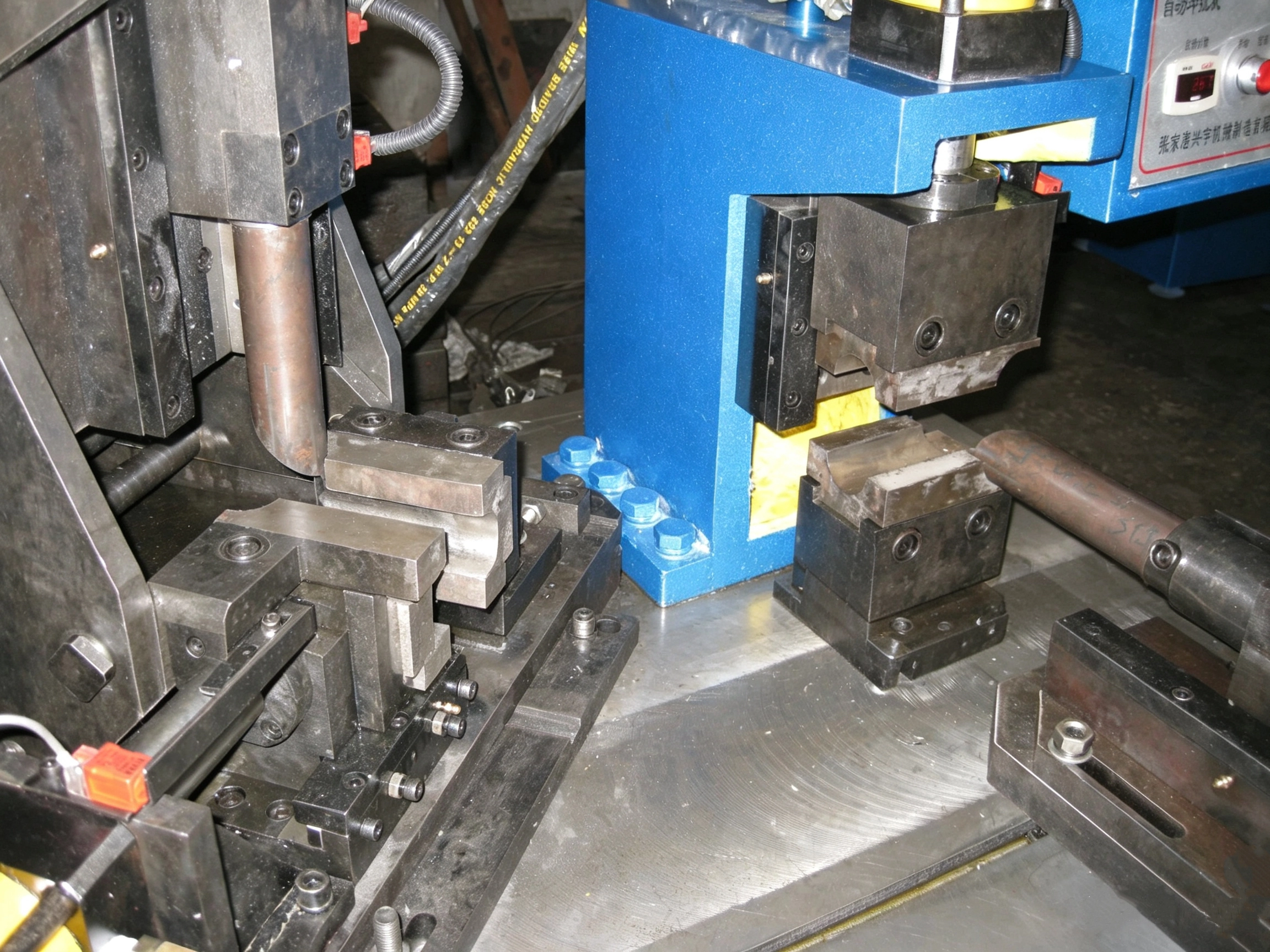

En esencia, una máquina de conformado de extremos es un equipo industrial especializado diseñado para modificar la forma del extremo de un tubo o tubería. A diferencia de la flexión, que altera la trayectoria del tubo, la formación de extremos altera la geometría de la sección transversal o el diámetro de la punta del tubo. Este proceso permite que los tubos encajen entre sí, alojen sinetos, sujeten mangueras o se monten a otros componentes.

El proceso suele ser una operación de conformado en frío, lo que significa que el metal se moldea por debajo de su temperatura de recristalización. Esto preserva las propiedades mecánicas del material y a menudo endurece la superficie, haciendo que el extremo formado sea más resistente que la materia prima original. La maquinaria utiliza energía hidráulica, neumática o eléctrica accionada por servo para forzar el tubo hacia un troquel o para forzar una herramienta en el tubo.

La evolución de la tecnología

Históricamente, el conformado de extremos era un proceso manual y laborioso que implicaba calor y martillos. Hoy en día, una máquina moderna de conformado de extremos de tubería utiliza sofisticados controladores lógicos (PLC) y herramientas precisas para ejecutar formas complejas en segundos.

La rigidez de la base de la máquina es fundamental. Una máquina de alta calidad de un fabricante de confianza (como las que aparecen en TubingMachinery.com) está construida con un pesado bastidor de acero para absorber las inmensas fuerzas generadas durante los procesos de expansión o reducción. Sin esta rigidez, las vibraciones provocarían una alineación inconsistente de las herramientas, lo que resultaría en problemas de ovalidad o piezas fuera de tolerancia. Además, los avances modernos han introducido variaciones CNC (Control Numérico por Ordenador), que permiten conformado multiestación, donde un tubo se mueve automáticamente entre diferentes troqueles para lograr una forma final compleja sin intervención del operador.

2. Procesos de núcleo: La versatilidad de la máquina de conformado de tubos

Cuando hablamos de una máquina de conformado de tubo por terminal, no nos referimos a una sola función. Estas máquinas son las "navajas suizas" de la industria de los tubos. La versatilidad del equipo depende en gran medida de la configuración de las herramientas y del método de aplicación de la fuerza. Comprender estos procesos específicos es esencial para que ingenieros y responsables de compras determinen la máquina adecuada para sus planos concretos.

Expansión y reducción

Las operaciones más fundamentales son expandir (aumentar el tamaño) y reducir (reducir el tamaño).

Expansión: Esto se consigue normalmente usando dedos segmentados que se insertan en el tubo y se expanden hacia fuera, o una herramienta sólida y cónica forzada en el diámetro interior (DI). Esto es crucial para las uniones de "ajuste deslizante" donde una tubería debe deslizarse perfectamente sobre otra.

Reducción: Esto consiste en forzar el tubo dentro de un troquel cónico para comprimir el diámetro exterior (OD). Se utiliza frecuentemente para tapar tubos o prepararlos para el enroscadura.

Abalorios y ensanchado

Cuentas: Una cuenta es una cresta elevada alrededor de la circunferencia del tubo. En las industrias del automóvil y HVAC, el bordado es vital para la retención de las mangueras. La perla actúa como una especie de púa que evita que una manguera flexible se deslice bajo presión al sujetarla.

Ensanchamiento: El ensanchamiento extiende el extremo del tubo hacia afuera para formar un embudo o cara plana. Esto es estándar en conexiones hidráulicas de alta presión (como las acampanadas SAE o JIC), donde una tuerca comprime el metal ensanchado contra un conector para crear un sello impermeable sin juntas.

Engrosamiento y Molestias

Para aplicaciones que requieren alta resistencia estructural, una máquina de conformado de extremos puede realizar "upsetting", donde el grosor de la pared del extremo del tubo aumenta comprimiendo longitudinalmente el material. Esto es común en el sector del petróleo y gas, donde los extremos de la tubería deben roscarse pero no pueden perder resistencia de la pared en la raíz de la rosca.

3. Tipos de maquinaria: Ram, segmentada y rotatoria

No todas las máquinas funcionan bajo el mismo principio. Para demostrar verdadera pericia (la "E" en E-E-A-T), hay que distinguir entre los diferentes enfoques mecánicos utilizados en las máquinas de conformado de extremos de tuberías.

Máquinas de formación de ram (lineales)

Los formadores de carneros son los principales impulsores de la industria. Utilizan un cilindro hidráulico lineal para empujar una herramienta directamente dentro o sobre el tubo sujeto.

Ventajas: Excepcional para tuberías de pared gruesa y reducciones profundas. Son robustos, fáciles de mantener y generan una fuerza inmensa.

Contras: Limitado a formas simétricas en general. Si necesitas un perfil complejo de cuentas, una simple RAM puede no ser suficiente a menos que esté equipada con herramientas de varios pasos.

Máquinas de E/S Segmentadas

Estas máquinas utilizan dedos expansivos o contrácticos (conjuntos de segmentos).

Mecanismo: Para expandirse, un eje cónico se tira hacia atrás a través de un par de dedos, forzándolos hacia fuera contra el diámetro interno del tubo. Para reducir, los dedos aprietan el OD.

Precisión: Estos son el estándar para ajustar los tubos con tolerancias exactas. Como el equipo está segmentado, puede haber pequeñas marcas testigo en el tubo, lo cual es un factor a tener en cuenta para las piezas estéticas.

Formación rotatoria y de centrifugado

Para una máquina de conformado por extremo de tubos que trabaja con piezas cosméticas o geometrías complejas, el conformado por centrifugado es superior. La herramienta gira a alta velocidad mientras el tubo permanece inmóvil (o viceversa). La fricción calienta el metal localmente, haciéndolo flexible.

Aplicaciones: Perfecto para cerrar completamente el extremo de un tubo (doming) o para crear cuentas muy afiladas y pulidas sin las marcas de testigo asociadas a las herramientas segmentadas.

4. Material importa: compatibilidad y vida útil de las herramientas

La efectividad de una máquina de conformado de extremo está inextricablemente ligada al material que se está procesando. Una configuración de máquina que funcione perfectamente para aluminio podría fallar de forma catastrófica con acero inoxidable si el operador no entiende la ciencia de materiales.

Acero inoxidable vs. acero blando

El acero inoxidable (especialmente los grados 304 y 316) tiene una alta tasa de endurecimiento. A medida que la formas, se vuelve más difícil. Esto requiere máquinas con mayor rigidez y potencia hidráulica. Además, las herramientas para acero inoxidable suelen requerir recubrimientos avanzados (como TiN o TICN) para evitar el "galling" —un fenómeno en el que el material se adhiere a la herramienta, estropeando el acabado superficial.

Metales no ferrosos (cobre y aluminio)

El cobre es blando y dúctil, lo que facilita su formación. Sin embargo, al ser tan blanda, es propensa a colapsar o deformarse si no se sostiene correctamente. Una máquina de conformado de extremos de tubería de alta calidad tendrá presión de sujeción ajustable. Si la abrazadera está demasiado ajustada, se deforma el cobre; demasiado flojo y el tubo resbala. La regulación de presión precisa es una característica distintiva de la maquinaria de calidad profesional.

Aleaciones Exóticas

En aeroespacial, materiales como el titanio y el inconel son comunes. Estos requieren un control preciso de la velocidad. Formar estos materiales demasiado rápido puede causar grietas. Los formadores avanzados de extremos servoeléctricos suelen ser preferidos aquí porque ofrecen un control programable sobre la velocidad de la carrera y las curvas de fuerza, permitiendo a los ingenieros "difuminar" el material para darle forma.

5. Aplicaciones industriales: donde la precisión se encuentra con la seguridad

La demanda de la máquina de conformado final está impulsada por estándares específicos de la industria que se niegan a comprometer la seguridad y la fiabilidad.

El sector automovilístico

El sistema de escape es la aplicación más visible. Las tuberías deben expandirse para caber en silenciadores y catalizadores. Sin embargo, más allá del escape, se utiliza el conformado de extremos en las líneas de combustible, tubos de dirección asistida y bastidores de reposacabezas. En los vehículos eléctricos (VE), las líneas de refrigeración de las baterías requieren formas terminales intrincadas para asegurar que el refrigerante no se filtre sobre componentes de alta tensión. La precisión de la máquina de conformado está directamente relacionada con la seguridad del vehículo.

HVAC y refrigeración

En los sistemas de aire acondicionado, los tubos de cobre se brasan entre sí. Para hacer una unión de brasadura, hay que expandir un tubo para crear un hueco capilar en el que fluya la soldadura de plata. Una expansión inexacta provoca una "junta sin recursos" y, eventualmente, fugas de refrigerante. Por ello, los fabricantes de HVAC dependen de máquinas de conformado terminal de tubos de alta velocidad que pueden ciclar en menos de 2 segundos manteniendo tolerancias de +/- 0,05 mm.

Mobiliario y construcción

El andamiaje requiere que los extremos ensajados se apilen verticalmente. El mobiliario de acero (sillas, mesas) utiliza conformado de extremos para un estrechamiento estético y para permitir que las patas encajen en las bases. Aquí, el acabado cosmético es clave. La máquina debe formar el tubo sin rayar la superficie cromada ni recubierta en polvo, lo que requiere abrazaderas especializadas de polímero o troqueles de acero pulido.

6. Seleccionar la máquina adecuada para tu línea de producción

Elegir una máquina de conformado de extremos de tubería supone una inversión de capital significativa. Los responsables de la toma de decisiones deben evaluar varios factores para garantizar el ROI (Retorno de la Inversión).

1. Especificaciones del tubo

   ¿Cuál es el diámetro exterior máximo y el grosor máximo de la pared? Una máquina homologada para tubos de 2 pulgadas puede encajar físicamente en un tubo de 2,5 pulgadas, pero carecerá de la fuerza de sujeción necesaria para sujetarlo durante la conformación. Siempre dimensiona la máquina con un margen de seguridad del 20% respecto a la capacidad.

2. Volumen de producción

   Para la producción en gran volumen (por ejemplo, 5.000 piezas al día), es esencial una máquina CNC multi-pila con cargador automático. Para un taller que realiza trabajos personalizados (50 piezas al día), una máquina hidráulica de carga manual y estación única ofrece mejor versatilidad y tiempos de cambio más rápidos.

3. Cambio de herramientas

   En la fabricación moderna "Just-in-Time", puedes instalar tuberías de 1 pulgada por la mañana y tuberías de 2 pulgadas por la tarde. Busca máquinas que ofrezcan sistemas de herramientas de "Cambio Rápido". Las máquinas de gama alta permiten cambiar las herramientas en menos de 5 minutos sin necesidad de herramientas manuales.

4. Fuente de energía

   Hidráulico: estándar de la industria, potente, más barato. Requiere mantenimiento del aceite.

   Eléctrico (Servo): Más limpio, silencioso, más eficiente energéticamente y de mayor precisión. Más caro al principio pero menores costes operativos.

7. Mantenimiento y resolución de problemas para la longevidad

Para mantener la "Fiabilidad" de tu línea de producción, no se puede pasar por alto el mantenimiento de la máquina de conformado de terminales. Una máquina bien mantenida puede durar décadas.

Salud hidráulica

Para las unidades hidráulicas, la limpieza del aceite es fundamental. El aceite contaminado provoca rociamiento de válvulas y fallo del sello. Cambiar los filtros regularmente y controlar la temperatura del aceite son fundamentales. Si el aceite se calienta demasiado, la máquina pierde presión, lo que resulta en formas incompletas.

Lubricación de herramientas

Nunca uses metal contra metal sin lubricación. Se deben aplicar lubricantes especializados para conformado (a menudo distintos de fluidos de corte) en el extremo del tubo. Esto reduce la fricción, disminuye el tonelaje necesario para formar la pieza y extiende drásticamente la vida útil de los dedos de expansión y los troqueles de abrazadera.

Comprobaciones de alineación

Con el tiempo, la línea central del punzón puede desplazarse respecto a los troqueles de la abrazadera debido al desgaste. Las comprobaciones regulares de alineación aseguran la concentricidad. Si una tubería se expande fuera del centro, un lado de la pared se vuelve peligrosamente delgado, lo que puede provocar un fallo en el campo.

8. Enfoque del producto y especificaciones

En Tubing Machinery, entendemos que cada planta de producción tiene necesidades únicas. A continuación, un desglose de nuestras soluciones emblemáticas de conformado de extremos diseñadas para satisfacer diversos requisitos industriales.

Marca	Serie de productos	Características principales	Rango de precios típico*
Maquinaria de Tubos A	Serie hidráulica TM-40	• Conformado lineal de estación única • Capacidad máxima: 40 mm de diámetro exterior • Control de PLC con pantalla táctil • Ideal para: Expansión, Reducción, Acampanada	8.500 $ - 12.000 $ (Solicitud de cita)
Maquinaria de Tubos B	TM-80 Servicio Pesado	• Sistema de sujeción de alta fuerza • Capacidad máxima: 80mm de diámetro exterior • Compatible con acero inoxidable • Sistema de herramientas de cambio rápido	15.000 - 22.000 $ (Solicitud de cita)
TubingMachinery C	Multipila CNC-E	• Accionado por servo totalmente eléctrico • Pila de herramientas múltiples (hasta 3 punzones) • Precisión de 0,01 mm • Funcionamiento limpio (sin hidráulica)	35.000 - 55.000 $ (Solicitud de cita)
TubingMachinery D	Forma de espín rotatoria	• Tecnología de cabezas giratorias • Perfecto para el bordado y cierre cosmético • Maneja con delicadeza los tubos de pared delgada • Control de velocidad variable	18.000 - 28.000 $ (Solicitud de cita)

*Los precios se estiman basándose en configuraciones estándar. El precio final depende de la personalización, los requisitos de voltaje y los paquetes de herramientas.

Conclusión: Elevando tu capacidad de fabricación

La máquina de conformado de extremos es más que una prensa; Es el puente entre la materia prima y un producto funcional. Ya sea que se trate con tuberías estructurales de alta resistencia que requieren una robusta máquina de conformado de extremos de tubos, o con componentes aeroespaciales de precisión que requieren una máquina delicada de conformado de tubos, la tecnología que elijas define la calidad de tu producto.

Al comprender la mecánica de expandir, reducir y apanchar, y seleccionar maquinaria que se ajuste a tus necesidades de materiales y volumen, aseguras una línea de producción eficiente, segura y rentable.

En Tubing Machinery, estamos dedicados a proporcionar equipos que respondan a las exigentes exigencias de la industria moderna. Te invitamos a explorar toda nuestra gama de productos y a contactar con nuestro equipo de ingeniería para hablar sobre cómo podemos personalizar una solución para tus retos específicos de conformado. Invertir en calidad de la formación final hoy es invertir en la fiabilidad de tus productos mañana.
