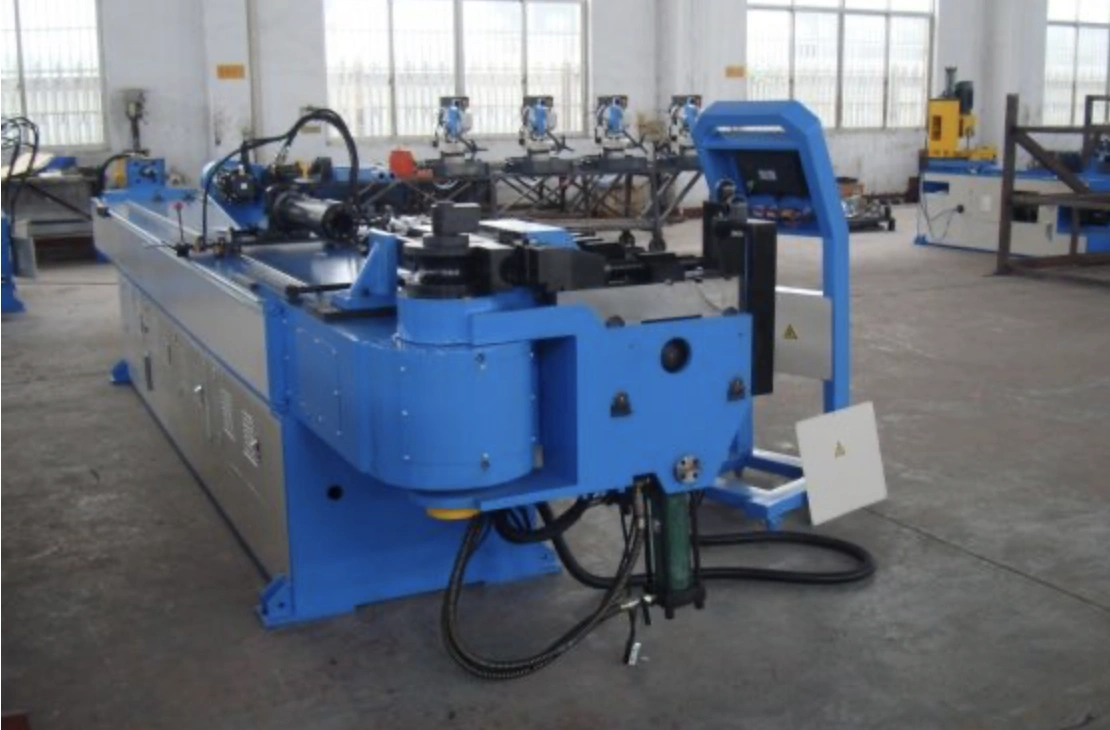

DW32CNC Machine à plier des tuyaux avec fonction de perforation pour la machine à fabriquer des chariots à roues
| Temps d’étagère | 2025-7-9 |
| Modèle : | DW32CNC |
| Spécification | Machine à plier des tuyaux en acier de 10 mm à 32 mm avec poinçonnage |
Paramètres de programmation de la courbure de tuyaux CNC (cadre de brouette)
1. Tube principal de rampe | Longueur totale : 1360 mm
• Courbe 1 : point de flexion 310 mm de l’extrémité du tube, angle de courbure 13°, rayon de courbure R120
• Courbe 2 : point de flexion 420 mm de l’extrémité opposée, angle de flexion 13,5°, rayon de courbure R120
• Perforation : trou de positionnement Φ8 à 120 mm à l’intérieur de la section de courbe ; Les trous sont symétriques pour les rampes gauche et droite
2. Tube tordu de support de roue avant | Longueur totale : 660 mm
• Flexion sur un seul côté : point de courbure 240 mm à partir de l’extrémité du tube, angle de flexion 42°, rayon de courbure R130
• Poinçonnage : trou traversant en Φ10 au bas pour l’installation de l’essieu des roues
3. Supporter de fixation de trémie | Longueur totale : 260 mm
• Double extrémité de courbure à 90° : longueur de courbure 40 mm pour chaque extrémité, rayon de courbure R60
• Poinçage : un trou de vis Φ7 à chaque segment tordu pour le montage de la trémie métallique
Exposition des machines
Exposition de produits
Plus de machines de traitement de tuyaux
Plus d’échantillons de Tube Finished Show
Certificats de qualification
|
Non. |
Les principaux paramètres techniques |
Valeur du paramètre |
Unité |
Remarques |
|
1 |
Capacité maximale de flexion |
Ф38×2 |
mm |
|
|
2 |
La distance d’alimentation maximale |
1800 |
mm |
|
|
3 |
Angle de flexion maximal |
190° |
Diplôme |
Précision de courbure : ±0,1° |
|
4 |
Le nombre maximal de flexion |
20 |
|
|
|
5 |
Rotation |
0~±360° |
Diplôme |
Précision d’angle : ±0,1° |
|
6 |
Précision de l’alimentation |
±0.1 |
mm |
|
|
7 |
Capacité mémoire du programme de pliage |
500 |
Unité |
|
4. Composants principaux et composants majeurs de la machine
|
Classification |
Nom |
Quantité |
Marques |
Fonction |
|
Pièces électriques |
Écran tactile couleur 10,4 pouces (Hightech, Taïwan) |
1 |
Hightech, Taïwan |
Écran tactile 10,4 pouces, la programmation et les entrées sont directement sur l’écran tactile interactif, tous les messages sont libres de choisir d’expliquer en anglais. Programmes et données avec protection par mot de passe |
|
Contrôleur programmable (API) DVP-32EH
|
1 |
Taiwan Delta Electronics |
Compact, haute précision, longue durée de service. Le système de contrôle mécanique comprend la fonction de comptage des processeurs, la fonction d’auto-diagnostic des pannes, la protection de sécurité et la protection d’urgence |
|
|
DVP08HN11R Module d’extension
|
2 |
Taiwan Delta Electronics |
||
|
ASMT04L servomoteur 400W |
1 |
Mitsubishi Japon |
Coins et alimentation du servo moteur Un servomoteur haute performance du Japon Mitsubishi est utilisé avec un positionnement précis pour l’étiquetage. |
|
|
Servo-conducteurs ASD-A04 |
1 |
Mitsubishi Japon |
||
|
ASMT15M 1500W Servomoteur |
1 |
Mitsubishi Japon |
||
|
Servo-pilotes ASD-A15 |
1 |
Mitsubishi Japon |
||
|
Partie hydraulique |
Pompe à palettes P214 |
1 |
Hydraulique Taiwan Dawn |
Niveau d’huile avec un affichage visuel clair |
|
Remplacement SBSG-03-H |
1 |
Chao Tian hydraulique |
||
|
Électrovanne D5-02-3C2-A15 |
6 |
Chao Tian hydraulique |
||
|
Électrovanne D5-02-2B2-A15 |
1 |
Chao Tian hydraulique |
||
|
Électrovanne D5-02-2B2B-A15 |
2 |
Chao Tian hydraulique |
||
|
Clapet anti-retour MPW-02 |
2 |
Chao Tian hydraulique |
||
|
Soupape modulaire MRP-02-C |
2 |
Chao Tian hydraulique |
||
|
Empilement des gaz MSW-02X |
2 |
Chao Tian hydraulique |
||
|
Pièces mécaniques |
Unités à engrenages servo EG060 |
1 |
Machines Taïwan Edith |
Augmentation du couple de décélération |
|
Unités à engrenages servo EG120 |
1 |
Machines Taïwan Edith |
||
|
Rail de guidage linéaire HGH25CA2R2000ZACII. |
2 |
Corée Ithaque |
Les roulements linéaires à mouvement uniforme et haute précision ont une charge supérieure à la nominale, et peuvent assumer un certain couple dans des conditions de charge élevée pour obtenir un mouvement linéaire de haute précision. |
|
|
Rail de guidage linéaire HGW20CA2R550ZACII. |
2 |
Corée Ithaque |
Scénarios d’application pour machines à plier de tuyaux 1. Fabrication de brouettes et de chariots à main
Tubes de chassis de procédé de brouettes de construction, chariots agricoles, chariots manuels d’entrepôt. Pliage et poinçage intégrés complets pour rampes, supports de roues et supports de trémie en un seul serrage.
2. Industrie automobile et des sièges d’auto
Produire des cadres de tuyaux pour sièges auto, des tuyaux de sécurité de soutien, des supports de pare-chocs, des tuyaux de porte-bagages et des tuyaux d’échappement en acier fin ; répond aux exigences de haute précision pour les pièces automobiles.
3. Quincaillerie pour meubles (meubles en fer/acier)
Des tubes ronds et carrés pour chaises métalliques, tables, cadres de lit, tabourets de loisirs extérieurs, cadres d’art en fer de jardin ; Radian de courbure constant pour la production de mobilier de masse.
4. Traitement des matériaux cuivrés (pour les usines de cuivre JinTian et d’alliages de cuivre)
plier des tubes en cuivre, des tuyaux en alliage de laiton pour les véhicules à énergie nouvelle, les équipements de communication 5G, le réseau électrique et les installations urbaines intelligentes ; Courbure de haute précision sans déformation des tubes.
5. Industrie sanitaire et des pipelines
Canalisations d’eau, tubes de chauffage, climatisation, tuyaux en cuivre, coudes de conduites de gaz, conduites de transport de fluides industriels.
6. Machines de construction et d’ingénierie
Tuyaux de garde-corps, rampes d’escalier, cadres de machines agricoles, tubes de support pour véhicules d’ingénierie, tuyaux spéciaux tordus par échafaudage.
7. Nouvelle industrie des énergies
Conduites de refroidissement pour véhicules à énergie neuve, cadres de support pour équipements de stockage d’énergie, tuyaux courbés de supports photovoltaïques.
