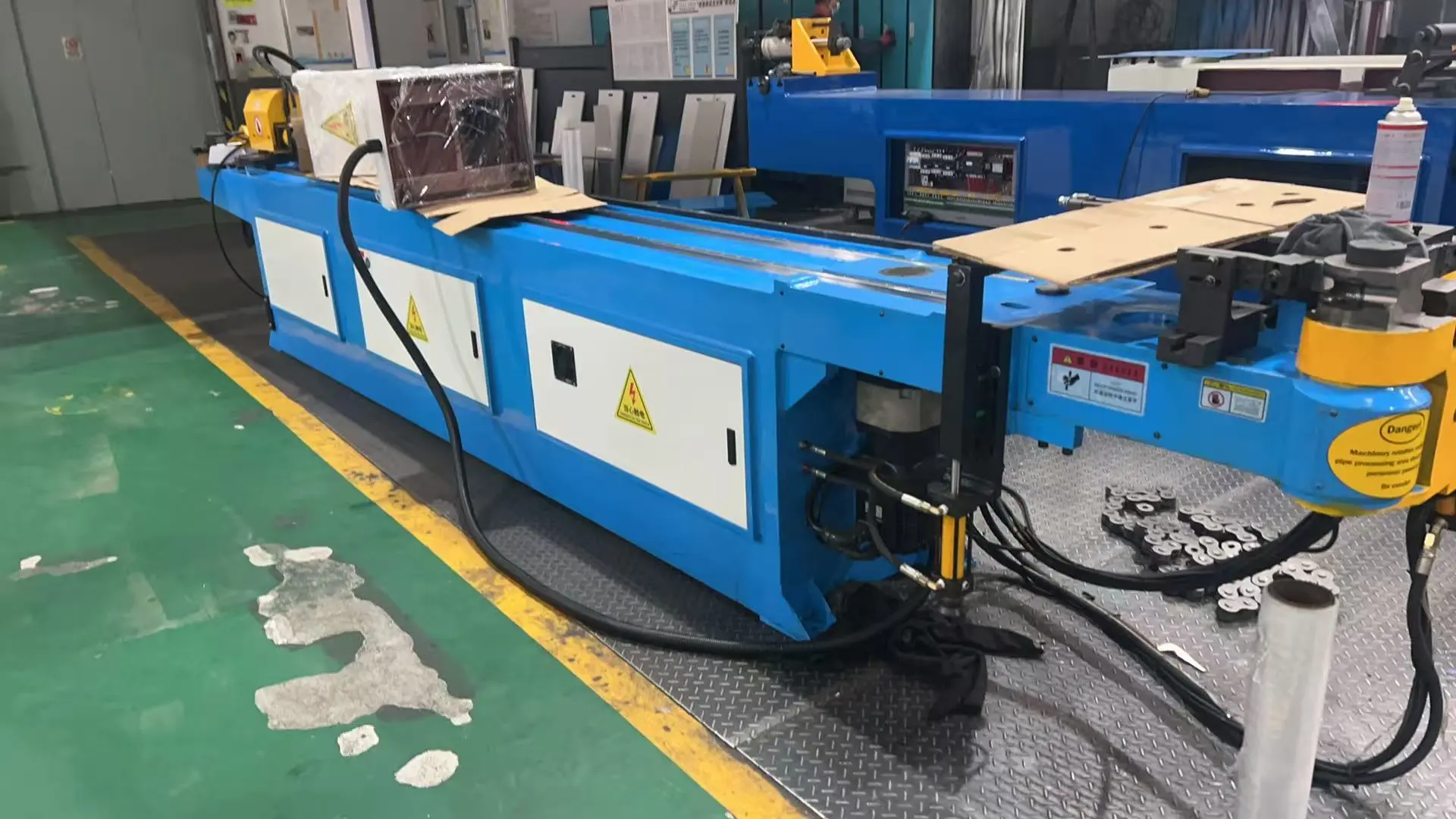

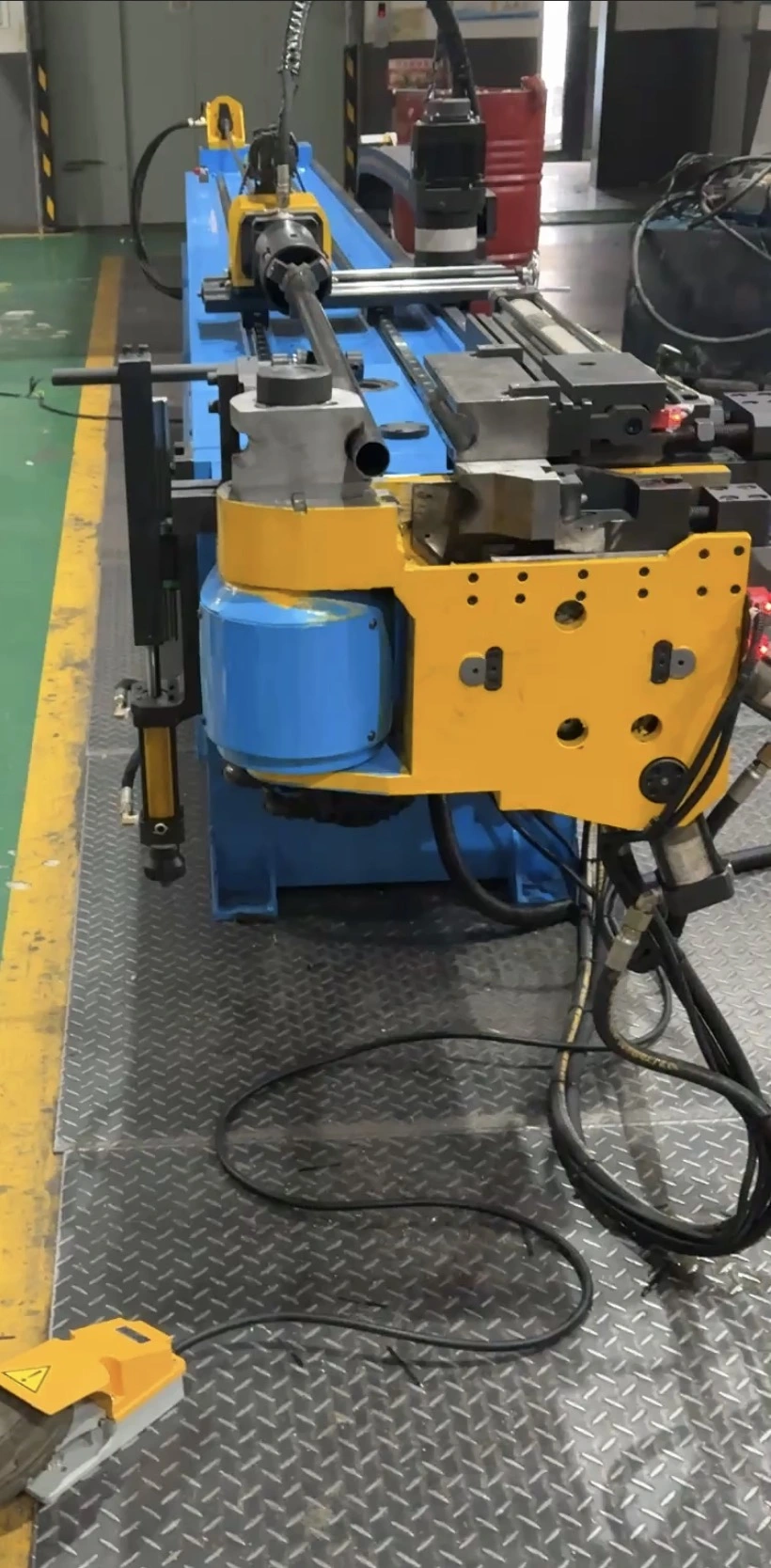

DW32CNC เครื่องดัดท่อพร้อมฟังก์ชั่นเจาะรูสําหรับเครื่องทํารถเข็นล้อ
| เวลาเก็บรักษา | 2025-7-9 |
| แบบอย่าง: | DW32CNC |
| ข้อมูลจําเพาะ | 10 มม. ถึง 32 มม |

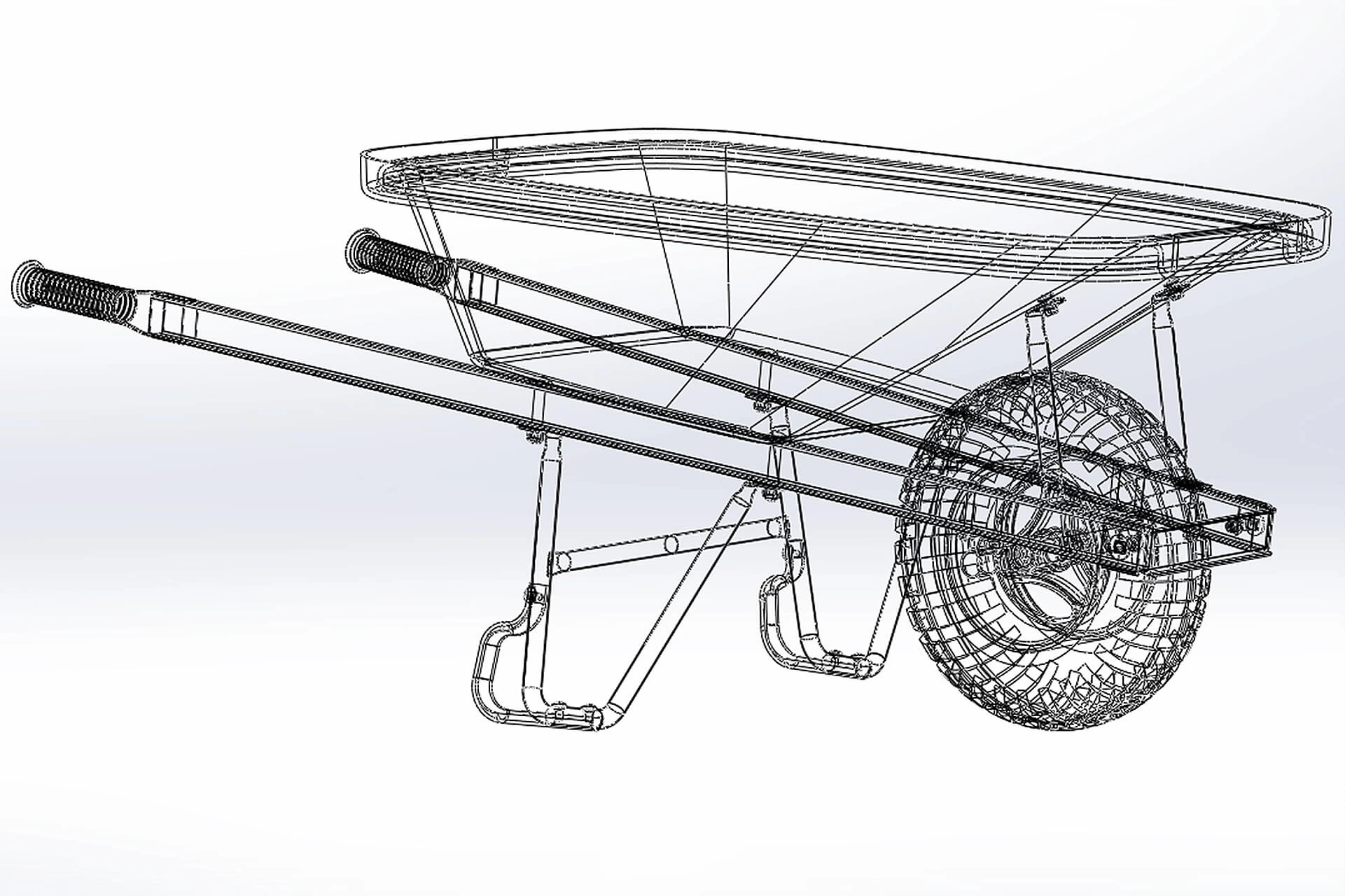

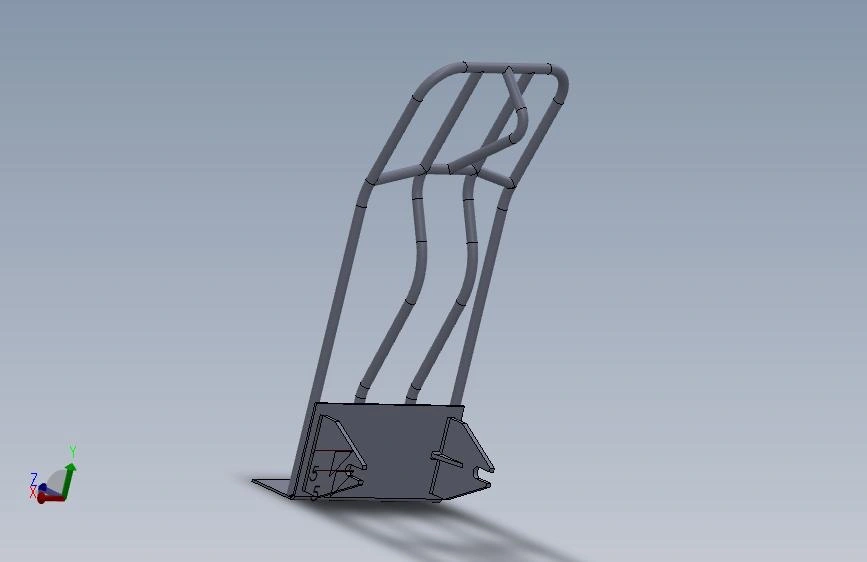

พารามิเตอร์การเขียนโปรแกรมเครื่องดัดท่อ CNC (โครงรถสาลี่)
1. ท่อราวจับหลัก| ความยาวรวม: 1360mm
• โค้ง 1: จุดโค้ง 310 มม. จากปลายท่อ มุมโค้ง 13° รัศมีการโค้งงอ R120
• โค้ง 2: จุดโค้ง 420 มม. จากปลายอีกด้าน มุมโค้ง 13.5° รัศมีการโค้งงอ R120
•เจาะ: รูตําแหน่ง Φ8 ที่ 120 มม. ภายในส่วนโค้ง รูสมมาตรสําหรับราวจับซ้ายและขวา
2. ท่องอรองรับล้อหน้า | ความยาวรวม: 660mm
•การดัดด้านเดียว: จุดโค้งงอ 240 มม. จากปลายท่อมุมโค้ง 42 °รัศมีการโค้งงอ R130
•เจาะ: Φ10 รูทะลุที่ด้านล่างสําหรับการติดตั้งเพลาล้อ
3. วงเล็บยึดถัง | ความยาวรวม: 260mm
•ปลายคู่ดัด 90 °: ความยาวโค้ง 40 มม. สําหรับปลายแต่ละด้านรัศมีการโค้งงอ R60
• เจาะ: รูสกรู Φ7 หนึ่งรูที่แต่ละส่วนที่โค้งงอสําหรับการติดตั้งถังโลหะ
|
ไม่ใช่ |
พารามิเตอร์ทางเทคนิคหลัก |
ค่าพารามิเตอร์ |
หน่วย |
หมายเหตุ |
|
1 |
ความสามารถในการดัดสูงสุด |
Ф38×2 |
มม |
|
|
2 |
ระยะป้อนสูงสุด |
1800 |
มม |
|
|
3 |
มุมดัดสูงสุด |
190° |
ปริญญา |
ความแม่นยําในการดัด: ±0.1 ° |
|
4 |
จํานวนการดัดสูงสุด |
20 |
|
|
|
5 |
การหมุน |
0 ~ ± 360 องศา |
ปริญญา |
ความแม่นยําของมุม: ±0.1 ° |
|
6 |
ความแม่นยําในการให้อาหาร |
±0.1 |
มม |
|
|
7 |
ความจุหน่วยความจําของโปรแกรมดัด |
500 |
หน่วย |
|
4. ส่วนประกอบหลักของเครื่องจักรและส่วนประกอบหลัก
|
การจําแนกประเภท |
ชื่อ |
จํานวน |
แบรนด์ |
ฟังก์ชัน |
|
ชิ้นส่วนไฟฟ้า |
หน้าจอสัมผัสสีขนาด 10.4 นิ้ว (ไฮเทค ไต้หวัน) |
1 |
ไฮเทค ไต้หวัน |
หน้าจอสัมผัส 10.4 นิ้วการเขียนโปรแกรมและอินพุตอยู่ในหน้าจอสัมผัสแบบโต้ตอบโดยตรงข้อความทั้งหมดมีอิสระในการเลือกอธิบายเป็นภาษาอังกฤษ โปรแกรมและข้อมูลที่มีการป้องกันด้วยรหัสผ่าน |
|
ตัวควบคุมโปรแกรม DVP-32EH (PLC)
|
1 |
ไต้หวันเดลต้าอิเล็กทรอนิกส์ |
กะทัดรัด ความแม่นยําสูง อายุการใช้งานยาวนาน ระบบควบคุมทางกลได้ประมวลผลฟังก์ชั่นการนับและฟังก์ชั่นการวินิจฉัยตนเองข้อผิดพลาดและการป้องกันความปลอดภัยและการป้องกันฉุกเฉิน |
|
|
โมดูลขยาย DVP08HN11R
|
2 |
ไต้หวันเดลต้าอิเล็กทรอนิกส์ |
||
|
ASMT04L เซอร์โวมอเตอร์ 400W |
1 |
ญี่ปุ่น มิตซูบิชิ |
มุมและการป้อนการควบคุมเซอร์โวมอเตอร์ เซอร์โวมอเตอร์ประสิทธิภาพสูงจากญี่ปุ่น มิตซูบิชิ ถูกนํามาใช้กับการวางตําแหน่งที่แม่นยําสําหรับการติดฉลาก |
|
|
ไดรเวอร์เซอร์โว ASD-A04 |
1 |
ญี่ปุ่น มิตซูบิชิ |
||
|
ASMT15M 1500W เซอร์โวมอเตอร์ |
1 |
ญี่ปุ่น มิตซูบิชิ |
||
|
ไดรเวอร์เซอร์โว ASD-A15 |
1 |
ญี่ปุ่น มิตซูบิชิ |
||
|
ชิ้นส่วนไฮดรอลิก |
ปั๊มใบพัด P214 |
1 |
ไต้หวันรุ่งอรุณไฮดรอลิก |
ระดับน้ํามันพร้อมจอแสดงผลที่ชัดเจน |
|
บรรเทาทุกข์ SBSG-03-H |
1 |
Chao Tian ไฮดรอลิก |
||
|
โซลินอยด์วาล์ว D5-02-3C2-A15 |
6 |
Chao Tian ไฮดรอลิก |
||
|
โซลินอยด์วาล์ว D5-02-2B2-A15 |
1 |
Chao Tian ไฮดรอลิก |
||
|
โซลินอยด์วาล์ว D5-02-2B2B-A15 |
2 |
Chao Tian ไฮดรอลิก |
||
|
เช็ควาล์ว MPW-02 |
2 |
Chao Tian ไฮดรอลิก |
||
|
วาล์วโมดูลาร์ MRP-02-C |
2 |
Chao Tian ไฮดรอลิก |
||
|
คันเร่งซ้อน MSW-02X |
2 |
Chao Tian ไฮดรอลิก |
||
|
ชิ้นส่วนเครื่องจักรกล |
EG060 หน่วยเกียร์เซอร์โว |
1 |
เครื่องจักร Edith ของไต้หวัน |
เพิ่มแรงบิดชะลอตัว |
|
หน่วยเกียร์เซอร์โว EG120 |
1 |
เครื่องจักร Edith ของไต้หวัน |
||
|
HGH25CA2R2000ZACII รางนําเชิงเส้น |
2 |
เกาหลี อิธากา |
ตลับลูกปืนเชิงเส้นที่มีความแม่นยําสูงการเคลื่อนที่สม่ําเสมอมีโหลดสูงกว่าที่กําหนดและสามารถสันนิษฐานได้ว่าแรงบิดบางอย่างที่สภาวะโหลดสูงเพื่อให้ได้การเคลื่อนที่เชิงเส้นที่มีความแม่นยําสูง |
|
|
HGW20CA2R550ZACII รางนําเชิงเส้น |
2 |
เกาหลี อิธากา |

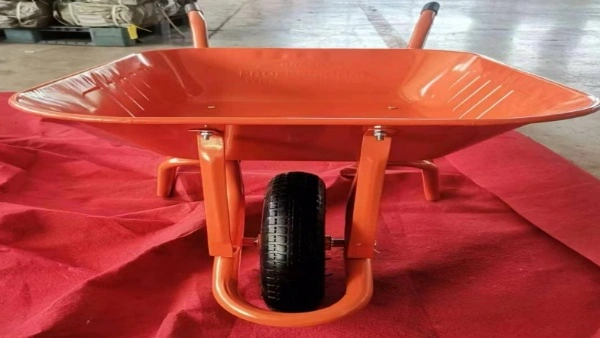

สถานการณ์การใช้งานเครื่องดัดท่อ การผลิตรถสาลี่และรถเข็น
กระบวนการท่อเฟรมของรถสาลี่ก่อสร้างรถเข็นฟาร์มรถเข็นคลังสินค้า การดัดและการเจาะแบบบูรณาการที่สมบูรณ์แบบสําหรับราวจับ ฐานรองล้อ และขายึดถังพักในการหนีบครั้งเดียว
2. อุตสาหกรรมรถยนต์และเบาะรถยนต์
ผลิตโครงท่อสําหรับเบาะรถยนต์ ท่อรองรับความปลอดภัย ขายึดกันชน ท่อชั้นวางสัมภาระ และท่อเหล็กบางไอเสีย ตรงตามข้อกําหนดความแม่นยําสูงสําหรับชิ้นส่วนยานยนต์
3. ฮาร์ดแวร์เฟอร์นิเจอร์ (เฟอร์นิเจอร์เหล็ก/เหล็ก)
ประมวลผลท่อกลมและสี่เหลี่ยมสําหรับเก้าอี้โลหะ, โต๊ะ, โครงเตียง, เก้าอี้พักผ่อนกลางแจ้ง, กรอบศิลปะเหล็กในสวน; เรเดียนดัดสม่ําเสมอสําหรับการผลิตเฟอร์นิเจอร์จํานวนมาก
4. การแปรรูปวัสดุทองแดง (สําหรับโรงงานทองแดงและโลหะผสมทองแดง JinTian)
ท่อทองแดงโค้งงอท่อโลหะผสมทองเหลืองสําหรับยานพาหนะพลังงานใหม่อุปกรณ์สื่อสาร 5G โครงข่ายไฟฟ้าและสิ่งอํานวยความสะดวกอัจฉริยะในเมือง การดัดที่มีความแม่นยําสูงโดยไม่มีการเสียรูปของท่อ
5. อุตสาหกรรมสุขาภิบาลและท่อส่ง
ท่อน้ําประปา, ท่อความร้อน, ท่อทองแดงเครื่องปรับอากาศ, ข้อศอกท่อส่งก๊าซ, ท่อลําเลียงของเหลวอุตสาหกรรม
6. เครื่องจักรก่อสร้างและวิศวกรรม
ท่อรั้ว, ราวบันได, โครงเครื่องจักรกลการเกษตร, ท่อรองรับยานพาหนะวิศวกรรม, ท่อโค้งงอพิเศษนั่งร้าน
7. อุตสาหกรรมพลังงานใหม่
ท่อระบายความร้อนของยานพาหนะพลังงานใหม่, กรอบรองรับอุปกรณ์จัดเก็บพลังงาน, ท่อโค้งงอวงเล็บไฟฟ้าโซลาร์เซลล์
