จะเลือกรุ่นเครื่องจักรที่เหมาะสมได้อย่างไร?

อ้างอิงจากแคตตาล็อกอย่างเป็นทางการของ IMG Machinery ครอบคลุม WNC ไฮดรอลิก NC ซีรีส์, ซีซีโคเซอร์โวอัตโนมัติเต็มรูปแบบ ซีรีส์, ชุดข้อมูลสองหัว, อุปกรณ์เสริมแม่พิมพ์ และกฎเกณฑ์การคัดเลือกที่เป็นรูปธรรม

คุณสมบัติ

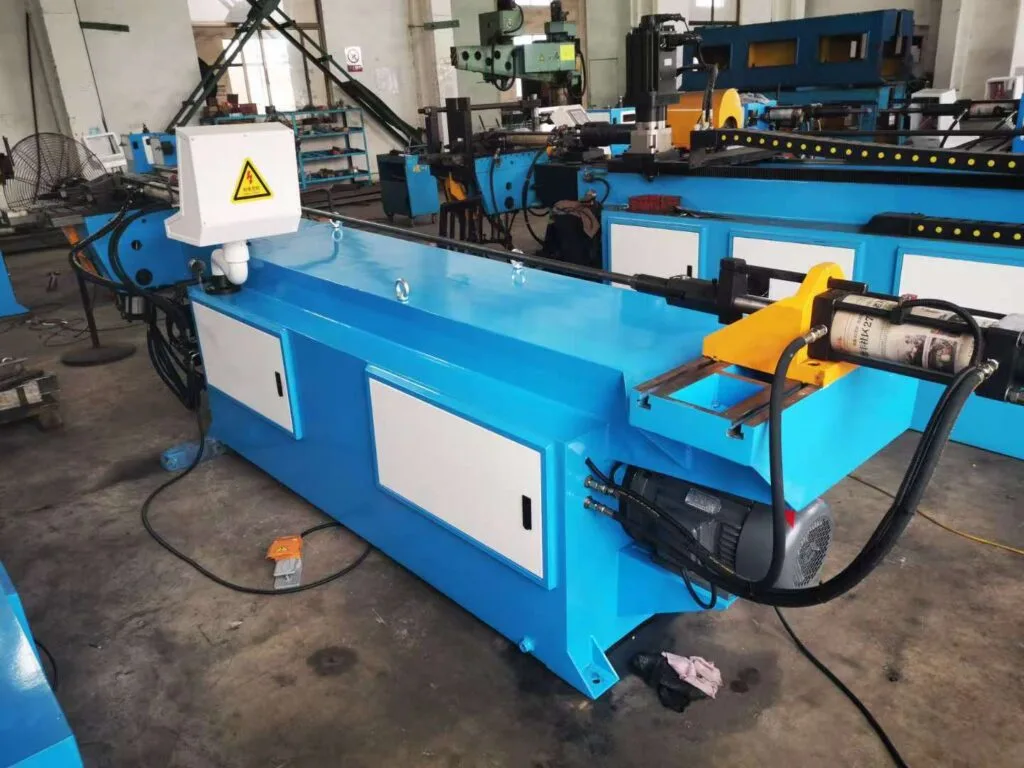

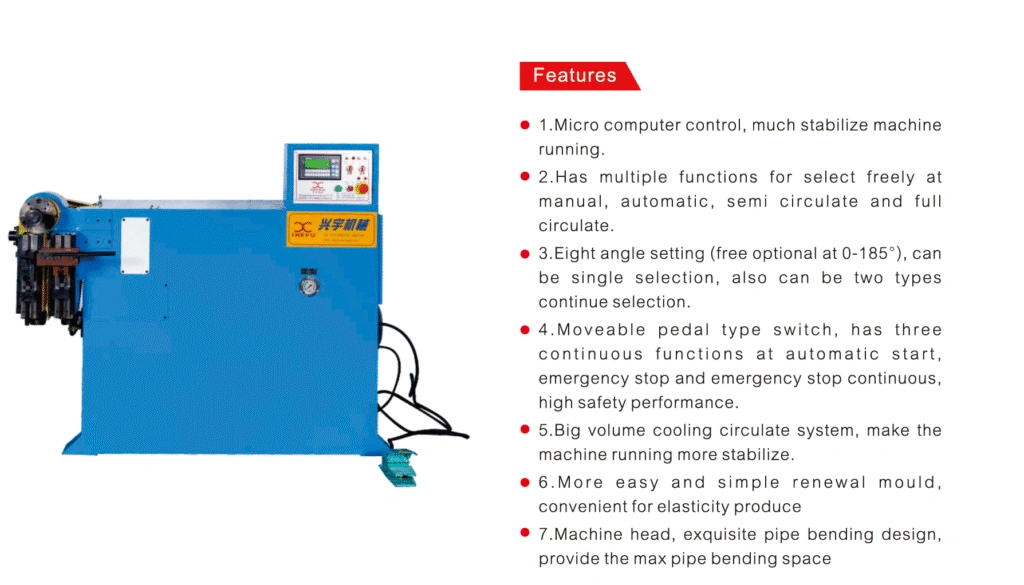

เครื่องดัดท่อไฮดรอลิก WNC

1. ควบคุมด้วยคอมพิวเตอร์ขนาดเล็ก ทําให้เครื่องทํางานได้เสถียรมาก
2. มีฟังก์ชันหลากหลายให้เลือกได้ทั้งแบบแมนนวล อัตโนมัติ กึ่งหมุนเวียน และแบบเติมเต็ม
3. ตั้งค่ามุมได้แปดมุม (เลือกได้ฟรีที่ 0-185°) สามารถเลือกแบบเดี่ยวได้ และสามารถเลือกได้สองแบบต่อ
4. สวิตช์แบบแป้นเหยียบเคลื่อนที่ได้ มีฟังก์ชันต่อเนื่องสามอย่าง คือ สตาร์ทอัตโนมัติ หยุดฉุกเฉินและหยุดฉุกเฉิน เพื่อความปลอดภัยสูงสุด
5. ระบบหมุนเวียนระบายความร้อนปริมาณมาก ทําให้เครื่องจักรทํางานเสถียรขึ้น 6. การต่อแม่พิมพ์ใหม่ที่ง่ายและเรียบง่าย สะดวกสําหรับการผลิตความยืดหยุ่น
7. หัวเครื่อง ดีไซน์งอท่ออย่างประณีต ให้พื้นที่ดัดท่อสูงสุด

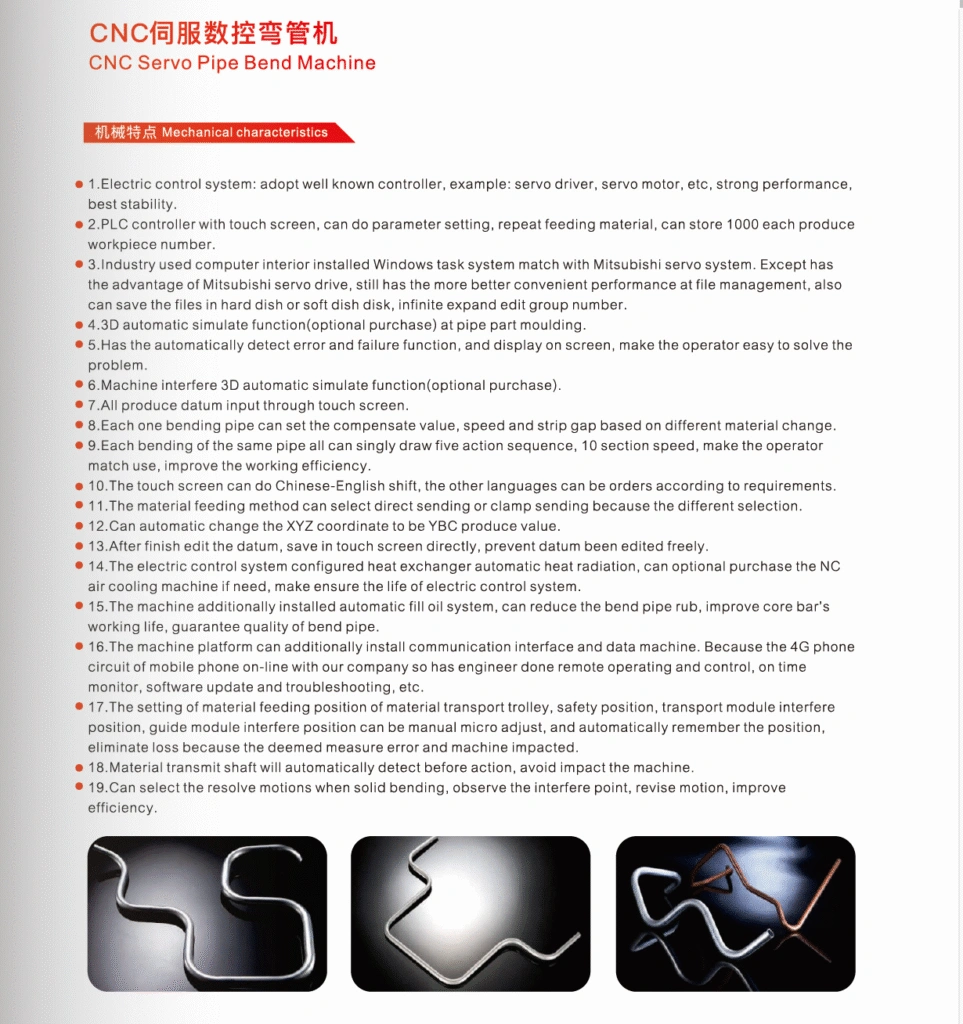

เครื่องดัดท่อเซอร์โว CNC
ลักษณะทางกล
1. ระบบควบคุมไฟฟ้า: ใช้ตัวควบคุมที่รู้จักกันดี เช่น ไดรเวอร์เซอร์โว มอเตอร์เซอร์โว ฯลฯ ประสิทธิภาพสูง
ความมั่นคงสูงสุด
2. ตัวควบคุม PLC พร้อมหน้าจอสัมผัส สามารถตั้งค่าพารามิเตอร์ ป้อนวัสดุซ้ําได้ เก็บได้ถึง 1000 ชิ้นต่อผลิตภัณฑ์
หมายเลขชิ้นงาน 3. ภายในคอมพิวเตอร์ที่ใช้ในอุตสาหกรรมติดตั้งระบบงาน Windows เข้ากับระบบเซอร์โวของ Mitsubishi นอกจากจะมีข้อดีของไดรฟ์เซอร์โว Mitsubishi แล้ว แต่ยังมีประสิทธิภาพที่สะดวกในการจัดการไฟล์มากกว่า และยังสามารถบันทึกไฟล์ลงในฮาร์ดดิสก์หรือซอฟต์ดิชดิสก์ได้ และขยายจํานวนกลุ่มแก้ไขได้ไม่จํากัด 4.3D ฟังก์ชันจําลองอัตโนมัติ (ซื้อเพิ่มเติม) ที่งานขึ้นรูปชิ้นส่วนท่อ 5. มีฟังก์ชันตรวจจับข้อผิดพลาดและความล้มเหลวโดยอัตโนมัติ แสดงบนหน้าจอ ช่วยให้ผู้ปฏิบัติงานแก้ไขปัญหาได้ง่าย
6. ฟังก์ชันจําลองอัตโนมัติ 3D รบกวนเครื่องจักร (ซื้อเพิ่มเติมได้) 7. ทุกเครื่องสร้างข้อมูลอ้างอิงผ่านหน้าจอสัมผัส
8. ท่องอแต่ละท่อสามารถตั้งค่าค่าชดเชย ความเร็ว และช่องว่างแถบตามการเปลี่ยนแปลงวัสดุที่แตกต่างกัน 9. การดัดท่อแต่ละครั้งสามารถดึงลําดับการกระทํา 5 ชุด ความเร็ว 10 ส่วน ทําให้ผู้ใช้งานสามารถใช้งานได้ตรงกัน เพิ่มประสิทธิภาพการทํางาน
10. หน้าจอสัมผัสสามารถเปลี่ยนภาษาจีน-อังกฤษได้ ส่วนภาษาอื่น ๆ สามารถสั่งผลิตตามความต้องการได้
11. วิธีการป้อนวัสดุสามารถเลือกส่งโดยตรงหรือหนีบได้ เนื่องจากการเลือกที่แตกต่างกัน
12. สามารถเปลี่ยนพิกัด XYZ ให้เป็นค่าผลิต YBC อัตโนมัติได้
13. หลังจากแก้ไข Datum เสร็จ บันทึกบนหน้าจอสัมผัสโดยตรง ป้องกันไม่ให้ Datum ถูกแก้ไขอย่างอิสระ 14. ระบบควบคุมไฟฟ้าที่ตั้งค่าระบบแลกเปลี่ยนความร้อนอัตโนมัติ สามารถซื้อเครื่องทําความเย็นด้วยอากาศ NC ได้หากต้องการ เพื่อรับประกันอายุการใช้งานของระบบควบคุมไฟฟ้า
15. เครื่องติดตั้งระบบเติมน้ํามันอัตโนมัติเพิ่มเติม ช่วยลดการเสียดสีของท่อดัด ปรับปรุงอายุการใช้งานของแกนบาร์ รับประกันคุณภาพของท่อดัด 16. แพลตฟอร์มเครื่องสามารถติดตั้งอินเทอร์เฟซสื่อสารและเครื่องข้อมูลเพิ่มเติมได้ เนื่องจากวงจรโทรศัพท์ 4G ของโทรศัพท์มือถือออนไลน์กับบริษัทของเรา จึงมีวิศวกรที่ทํางานควบคุมระยะไกล ตรวจสอบตรงเวลา อัปเดตซอฟต์แวร์ และแก้ไขปัญหา ฯลฯ
17. การตั้งค่าตําแหน่งป้อนวัสดุของรถเข็นขนส่งวัสดุ ตําแหน่งความปลอดภัย ตําแหน่งแทรกแซงโมดูลขนส่ง ตําแหน่งรบกวนโมดูล quide สามารถปรับด้วยมือขนาดเล็ก และจดจําตําแหน่งโดยอัตโนมัติ ป้องกันการสูญเสียจากข้อผิดพลาดของการวัดและเครื่องที่กระทบ
18. เพลาส่งวัสดุจะตรวจจับก่อนใช้งานโดยอัตโนมัติ ป้องกันแรงกระแทกของเครื่องจักร 19. สามารถเลือกการแก้ทิศทางเมื่อดัดแบบแข็ง สังเกตจุดรบกวน ปรับเปลี่ยนการเคลื่อนไหว เพิ่มประสิทธิภาพ

1. พารามิเตอร์ทางเทคนิคหลักที่คุณต้องยืนยันก่อนเลือกรุ่น

กรุณาให้ข้อมูลท่อด้านล่างเพื่อคําแนะนํารุ่นที่ถูกต้อง:

1. วัสดุท่อ: เหล็กกล้าคาร์บอน / สแตนเลส / อะลูมิเนียม / ทองแดงผสม สแตนเลสต้องการความแข็งแรงของเครื่องจักรสูงขึ้นและเครื่องมือที่ทนต่อรอยขีดข่วน
2. เส้นผ่านศูนย์กลางภายนอก (OD) และความหนาผนัง (WT): ปัจจัยสําคัญสําหรับแบบจําลองเครื่องจักร. หมายเหตุ: ท่อ OD เดียวกัน แต่ผนังหนากว่าต้องการแรงดัดสูงขึ้น; ท่อผนังบางต้องใช้แกนหมุนเพื่อป้องกันการยุบและรอยย่น
3. รัศมีการดัด (R):
   • โค้งมาตรฐาน: R≥1.5D (D = ท่อ OD)
   • รัศมีโค้งแน่น: R<1.5D →จําเป็นสําหรับแกนหมุน + ชุดแม่พิมพ์กันรอยยับ
4. มุมโค้งงอ จํานวนโค้งงอต่อชิ้น ความต้องการโค้งงอเชิงพื้นที่ 2D / 3D
5. ขนาดชุด: ปริมาณน้อย / กลางชุด / ผลิตจํานวนมาก
6. ความยาวสูงสุดของท่อดิบสําหรับการป้อน พื้นที่เวิร์กช็อป สภาพแหล่งจ่ายไฟในพื้นที่

การเปรียบเทียบหมวดหมู่เครื่องจักร

ซีรีส์เครื่องจักร	รหัสรุ่น	คุณสมบัติหลัก	การใช้งานทั่วไป
WNC กึ่งอัตโนมัติไฮดรอลิก NC	DW38WNC-DW219WNC	ขับเคลื่อนด้วยระบบไฮดรอลิก, ตั้งค่ามุมด้วยไมโครคอมพิวเตอร์, โหลดด้วยมือ, ไม่ต้องป้อน/หมุนด้วยเซอร์โว; เก็บได้สูงสุด 20 โค้งต่อท่อ; มุมโค้งสูงสุด 185°	ปริมาตรต่ําถึงกลาง ดัดแบบ 2 มิติ ราวจับ โครง ท่อเหล็กกล้าคาร์บอน; ทางเลือกที่คุ้มค่า
ซีเอ็นซีเซอร์โวอัตโนมัติเต็มรูปแบบ	DW38-1-2CNC ~ DW219-1-2CNC	การป้อนอาหารควบคุมด้วยเซอร์โว (แกน Y), การหมุน (แกน B), การดัดไฮดรอลิก (แกน C); หน้าจอสัมผัส เก็บโปรแกรมได้ถึง 1000+ รายการ; การแปลงพิกัด XYZ-YBC; ตัวเลือกการจําลอง 3 มิติ, การวินิจฉัยระยะไกล; ความคลาดเคลื่อนในการดัด ±0.15°	ชิ้นส่วนโค้ง 3 มิติที่ซับซ้อน ผลิตจํานวนมาก ท่อไอเสียรถยนต์ แชสซี ท่อสแตนเลสผนังบาง
CNC เซอร์โวแบบหลายชั้น	โมเดล CNC สั่งทําพิเศษ	ระบบไฮดรอลิกขึ้น-ลง / ชิปเลื่อนซ้าย-ขวา; รองรับรัศมีการดัด 1-2 แบบในชุดเดียว	ผลิตภัณฑ์ที่มีรัศมีการดัดผสมบนชิ้นงานชิ้นเดียว
WNC แบบสองหัว	SW38 / SW50	หัวดัดสองหัว ดัดปลายท่อทั้งสองด้านพร้อมกัน; มีให้เลือกแบบมาตรฐาน / แบบหมุน	ท่อสั้น, ท่อดัดทั้งสองด้าน, เฟอร์นิเจอร์และอุปกรณ์ออกกําลังกาย
CNC สองด้าน	SDW251.5 / SDW501.5	รองรับการดัดตามเข็มนาฬิกาและทวนเข็มนาฬิกา แก้ปัญหาการรบกวนของเครื่องจักรสําหรับชิ้นงานที่ซับซ้อน	ชิ้นส่วนที่ซับซ้อนซึ่งเครื่องหัวเดียวไม่สามารถหนีบเสร็จได้ในครั้งเดียว

สรุปความแตกต่างสําคัญ

✅ WNC (ไฮดรอลิก NC): เหมาะสําหรับการดัดแบบระนาบง่าย ๆ ลงทุนน้อยลง; การป้อนและหมุนท่อทํางานด้วยมือ ✅ ซีเอ็นซีเซอร์โว: เซอร์โวสําหรับการป้อนและหมุน, ดัด 3 มิติอัตโนมัติเต็มรูปแบบ, ความแม่นยําในการทําซ้ําสูงสําหรับการผลิตจํานวนมาก

3. อ้างอิงโมเดลหลัก (อ้างอิงจากแคตตาล็อก Xingyu, รัศมีการดัด 1.5 มิติเป็นข้อมูลอ้างอิง)

WNC ไฮดรอลิก NC ซีรีส์

รุ่น	ท่อเหล็กกล้าคาร์บอนสูงสุด	ท่อสแตนเลส Max	มอเตอร์ไฟฟ้า
DW38WNC	Φ31.75×3.5 ตัน	Φ31.75×2.2 ตัน	4KW
DW50WNC	Φ38.1×1.9 ตัน	Φ38.1×2.2 ตัน	5.5 กิโลวัตต์
DW63WNC	Φ44.45×4.8 ตัน	Φ57.15×2.2 ตัน	7.5KW
DW75WNC	Φ63.5×2.5 ตัน	Φ69.85×1.9-2.2 ตัน	11 กิโลวัตต์
DW90WNC	Φ76.2×2.1/2.5t	Φ88.55×1.8 ตัน	11 กิโลวัตต์
DW114WNC	Φ114×6.0t	Φ101.6×3.0t	15 กิโลวัตต์
DW168WNC	Φ150×8.0t	Φ125×4.0t	30KW
DW219WNC	Φ219×12.0t	Φ219×6.0t	45KW

ซีรีส์เซอร์โว CNC

รุ่น	ความจุหลอดสูงสุด	ความแม่นยําของมุม	การใช้งานหลัก
CNC38	Φ32×1.8 ตัน	±0.05°	เฟอร์นิเจอร์ขนาดเล็ก, ท่อไฮดรอลิก
CNC50	Φ45×2.0t	±0.05°	ท่อไอเสีย, ชิ้นส่วนความแม่นยําทั่วไป
CNC63	Φ63×3.0t	±0.05°	ท่อยานยนต์และวิศวกรรม
CNC90	Φ90×3.0t	±0.05°	ท่อโครงสร้างขนาดกลางถึงใหญ่
CNC114-CNC219	สูงสุด Φ219	±0.1°	ท่อขนาดใหญ่สําหรับงานหนัก

เตือนความจําจริง: อย่าเลือกโมเดลตาม OD เท่านั้น; ความหนาของผนังต้องได้รับการตรวจสอบอย่างเข้มงวด เนื่องจากท่อผนังที่มีน้ําหนักมากจะต้องใช้เครื่องจักรที่มีน้ําหนักมากขึ้น

4. การเลือกเครื่องมือและการกําหนดค่าเสริม

แม่พิมพ์เป็นวัสดุสิ้นเปลือง ผลิตตามสั่งต่อท่อ OD และรัศมีการดัด:

1. แม่พิมพ์ดัด: แม่พิมพ์ขึ้นรูปหลัก
2. แม่พิมพ์หนีบ: หนีบท่อให้แน่นขณะดัด
3. ไดแรงดัน / ที่ปัดน้ําฝน: ป้องกันรอยขีดข่วน โดยเฉพาะสําหรับสแตนเลส
4. แม่พิมพ์กันรอยยับ: ขจัดรอยย่นด้านในของท่อ
5. ชุดแมนเดรล:
   • แกนหมุนแบบติดตั้งถาวร: ท่อผนังหนา
   • แกนแกนบอลเดี่ยว: ผนังบางทั่วไป
   • แมนเดรลมัลติบอลอเนกประสงค์: โค้งรัศมีแคบและผนังบาง

Mandrel + anti‑wrinkle die are mandatory for thin‑wall & R＜1.5D application.

อุปกรณ์เสริมเครื่องจักรเสริม:

• ระบบหล่อลื่นอัตโนมัติของแกน: ยืดอายุการใช้งานแกนแกน
• ระบบระบายความร้อนด้วยอากาศ / น้ํามัน: สําหรับการทํางานต่อเนื่องเป็นเวลานาน
• โมดูลจําลอง 3D: ตรวจสอบการรบกวนของเครื่องจักรก่อนการดัดจริง (อุปกรณ์เสริม)
• การเข้าถึงระยะไกล 4G: การวินิจฉัยระยะไกลและอัปเกรดซอฟต์แวร์ (รุ่น CNC เป็นอุปกรณ์เสริม)

5. ประสบการณ์การคัดเลือกในทางปฏิบัติ

1. ราวจับเหล็กกล้าคาร์บอน มีปริมาตรต่ํา โค้งงอ 2 มิติแบบง่าย: เลือกรุ่นไฮดรอลิก NC ของ WNC เพื่อประหยัดต้นทุน
2. ท่อสแตนเลสผนังบาง R ≤1.5D: ต้องเลือก รุ่นเซอร์โว CNC + แกนหมุนบอล + ที่ปัดน้ําฝน + ชุดแม่พิมพ์กันยับ เพื่อป้องกันรอยย่น การแบนราบ และรอยขีดข่วนบนพื้นผิว
3. ชิ้นงาน 3-D แบบหลายโค้ง (แชสซี, ท่อไอเสีย, โครงที่นั่ง): เฉพาะเครื่อง CNC แบบเต็มเซอร์โวเท่านั้นที่สามารถทําได้; WNC ไม่เหมาะสม
4. ท่อสั้นที่มีจุดโค้งทั้งสองด้าน: ประเมินชุด SW หัวคู่เพื่อประสิทธิภาพการผลิตที่สูงขึ้น
5. รัศมีการดัดหลายแบบบนชิ้นงานเดียว: เลือกเครื่อง CNC แบบแม่พิมพ์หลายชั้น
6. ท่อซับซ้อนทําให้เกิดการรบกวนของเครื่องจักรหัวเดียว: เลือกเครื่อง CNC สองด้านที่มีฟังก์ชันดัดซ้าย-ขวา
7. แนวทางปฏิบัติที่ดีที่สุด: ส่งตัวอย่างท่อจริงหรือแบบร่าง 2D (OD, WT, วัสดุ, รัศมีการดัด, มุม) เพื่อให้ทีมเทคนิคของเรายืนยันแบบจําลองที่แม่นยําและแม่พิมพ์ครบชุด ทางออก

6. ปัจจัยอื่น ๆ สําหรับการตัดสินใจขั้นสุดท้าย

1. แหล่งจ่ายไฟ: ยืนยันแรงดันไฟฟ้า 3 เฟสในพื้นที่ (380V หรือปรับแต่งได้)
2. รูปแบบเวิร์กช็อป: ขนาดเครื่องจักรพร้อมพื้นที่สําหรับโหลดและขนถ่ายท่อดิบ
3. บริการหลังการขาย: Xingyu มีสํานักงานบริการทั่วประเทศจีน; ลูกค้าต่างประเทศจะได้รับการสนับสนุนระยะไกลพร้อมการจัดหาอะไหล่
4. งบประมาณ: ซีรีส์ WNC ลงทุนลดลง; มีราคา CNC เซอร์โวสูงกว่าแต่ประสิทธิภาพและความสม่ําเสมอสูงกว่าสําหรับการผลิตจํานวนมาก

If you have pipe drawing, send it over, we can fill a customized machine & tooling quotation for you.

FAQ

Q1: What core data do I need to provide for correct pipe bender model selection?

A: Please offer pipe material, outer diameter(OD), wall thickness(WT), bending radius(R), bending angle, bends per workpiece, production batch, max raw pipe length and workshop power condition. Pipe drawing or physical sample is highly recommended.

Q2: What is the main difference between WNC hydraulic‑NC and CNC servo pipe bender?

A: WNC is hydraulic drive with manual feeding and pipe rotation, fit for simple 2‑D bending and small‑medium batch production with lower cost. CNC servo model adopts servo for feeding, rotation and bending, supports complex 3D multi‑bend parts, higher precision & efficiency for mass‑production.

Q3: Can I choose machine model only according to pipe outer diameter?

A: No. Wall thickness is critical. Even for same OD, heavy‑wall pipe requires higher tonnage machine. Thin‑wall tube needs extra mandrel and anti‑wrinkle tooling.

Q4: When do I need mandrel and anti‑wrinkle die?

A: Mandrel together with anti‑wrinkle die are required for thin‑wall pipe or tight‑radius bending where R＜1.5D. They prevent tube flattening, inner wrinkling and deformation during bending.

Q5: Which machine is better for stainless‑steel thin‑wall tube bending?

A: Choose CNC servo pipe bender. Equip with ball mandrel, wiper die and anti‑wrinkle die set, to avoid scratch, wrinkle and cross‑section distortion.

Q6: Which model for short tubes needing bends on both pipe ends?

A: Double‑head WNC series (SW38 / SW50). It completes two‑end bending in one clamping and improves output for furniture and fitness‑equipment tubes.

Q7: What machine to use if one pipe has multiple different bending radii?

A: Select CNC servo machine with multi‑layer mould function, which supports die shifting for 1‑2 different radii without frequent mould change.

Q8: My part causes machine interference on single‑head bender, what solution?

A: Adopt double‑sided CNC pipe bender (SDW series), which supports both clockwise and counter‑clockwise bending to solve interference problems.

Q9: Are bending moulds included in machine standard delivery?

A: Standard machine comes with one set of standard moulds for target pipe specification. Extra mandrel, wiper die, anti‑wrinkle die are optional consumable tooling customized per workpiece.

Q10: What after‑sales support can you provide for overseas clients?

A: We supply operation manual, video training, remote diagnosis for CNC models via 4G module, and fast spare‑parts delivery. Local service offices are available for domestic customers in China.

Q11: Can WNC hydraulic‑NC machine produce 3D spatial bent workpieces?

A: No. WNC series has no servo pipe rotation function. It can only handle 2‑D planar bending. For 3D multi‑angle spatial parts, CNC servo model is mandatory.
